Faites-le vous-même229
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
– Placez d'abord le verre avec les agrafes de fixation petites sur le
cadre du contacteur. Pressez ensuite sur la partie avant jusqu'à
ce que les deux agrafes s'emboîtent dans le support.Feu stop supplémentaire*Si l'on tient compte de la difficulté que requiert le remplacement de cette
ampoule, il faudrait le réaliser dans un Service Technique.Eclaireur de boîte à gants– Introduisez le tournevis par le haut, entre la lampe et la boîte à gants.
– Extrayez la lampe soigneusement. Retirez ensuite la lampe vers l'extérieur de côté.
– Remplacez l'ampoule.
– Introduisez la lampe par le côté du connecter, d'abord par dessous puis poussez vers le haut jusqu'à l'emboîter.
Eclaireur du coffre à bagages*L'éclaireur du coffre se trouve dans la partie supérieure, dans le
revers du bac porte-objets.
– Introduisez la partie plate d'un tournevis dans la fente du côté gauche ⇒ fig. 155.
– Remplacez l'ampoule.
– Montez à nouveau la lampe du côté du connecteur, puis pressez vers le haut jusqu'à l'emboîter.
Fig. 155 Eclaireur du
coffre à bagages
Cor fra Seite 229 Montag, 3. Oktober 2005 4:59 16

Faites-le vous-même

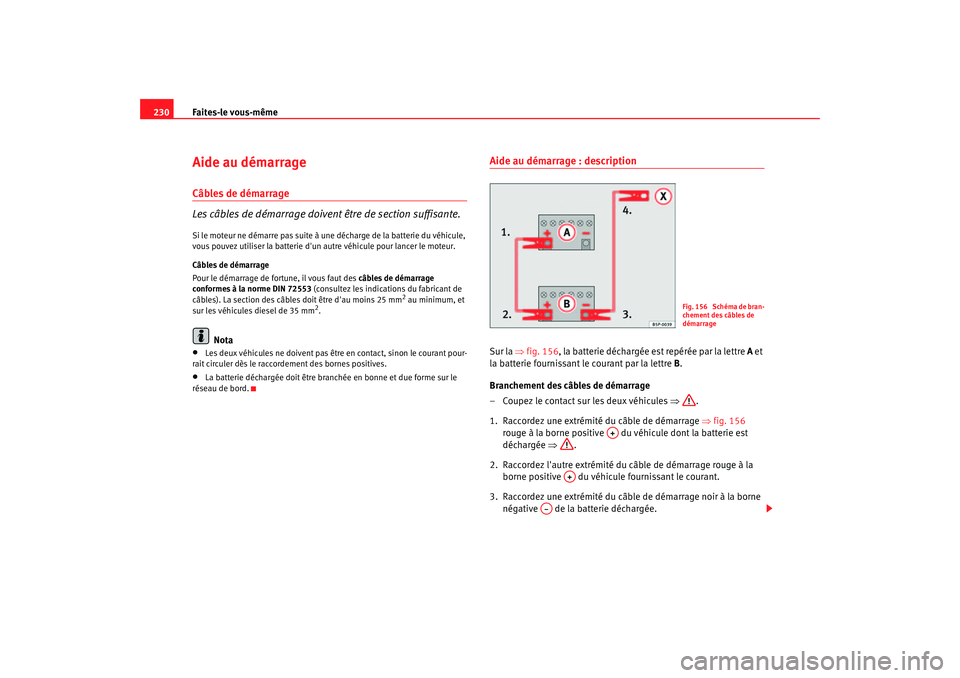

230Aide au démarrageCâbles de démarrage
Les câbles de démarrage doivent être de section suffisante.Si le moteur ne démarre pas suite à une décharge de la batterie du véhicule,
vous pouvez utiliser la batterie d'un autre véhicule pour lancer le moteur.
Câbles de démarrage
Pour le démarrage de fortune, il vous faut des câbles de démarrage
conformes à la norme DIN 72553 (consultez les indications du fabricant de
câbles). La section des câbles doit être d'au moins 25 mm
2 au minimum, et
sur les véhicules diesel de 35 mm
2.
Nota
•
Les deux véhicules ne doivent pas être en contact, sinon le courant pour-
rait circuler dès le raccordement des bornes positives.
•
La batterie déchargée doit être branchée en bonne et due forme sur le
réseau de bord.
Aide au démarrage : descriptionSur la ⇒ fig. 156, la batterie déchargée est repérée par la lettre A et
la batterie fournissant le courant par la lettre B.
Branchement des câbles de démarrage
– Coupez le contact sur les deux véhicules ⇒.
1. Raccordez une extrémité du câble de démarrage ⇒fig. 156
rouge à la borne positive du véhicule dont la batterie est
déchargée ⇒.
2. Raccordez l'autre extrémité du câble de démarrage rouge à la borne positive du véhicule fournissant le courant.
3. Raccordez une extrémité du câble de démarrage noir à la borne négative de la batterie déchargée.
Fig. 156 Schéma de bran-
chement des câbles de
démarrage
A+
A+
A–
Cor fra Seite 230 Montag, 3. Oktober 2005 4:59 16

Faites-le vous-même231
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

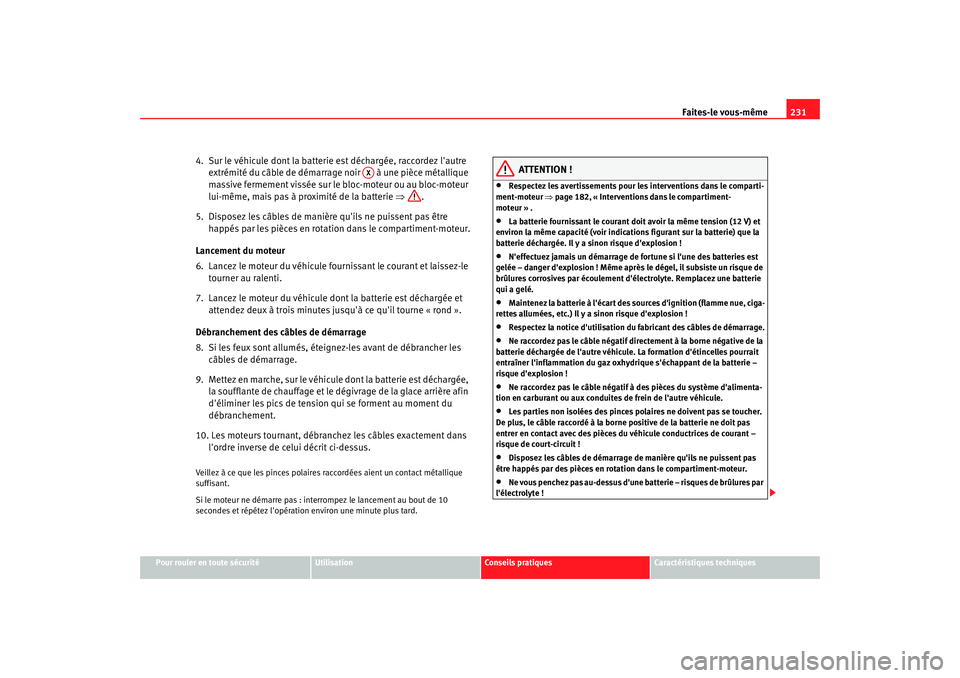

4. Sur le véhicule dont la batterie est déchargée, raccordez l'autre
extrémité du câble de démarrage noir à une pièce métallique
massive fermement vissée sur le bloc-moteur ou au bloc-moteur
lui-même, mais pas à proximité de la batterie ⇒.
5. Disposez les câbles de manière qu'ils ne puissent pas être happés par les pièces en rotation dans le compartiment-moteur.
Lancement du moteur
6. Lancez le moteur du véhicule fournissant le courant et laissez-le tourner au ralenti.
7. Lancez le moteur du véhicule dont la batterie est déchargée et attendez deux à trois minutes ju squ'à ce qu'il tourne « rond ».
Débranchement des câbles de démarrage
8. Si les feux sont allumés, éteignez-les avant de débrancher les câbles de démarrage.
9. Mette z e n ma rche, sur le v éhicule d ont la batte rie est d échargé e, la soufflante de chauffage et le dégivrage de la glace arrière afin
d'éliminer les pics de tension qui se forment au moment du
débranchement.
10. Les moteurs tournant, débranchez les câbles exactement dans l'ordre inverse de celui décrit ci-dessus.Veillez à ce que les pinces polaires raccordées aient un contact métallique
suffisant.
Si le moteur ne démarre pas : inte rrompez le lancement au bout de 10
secondes et répétez l'opération environ une minute plus tard.
ATTENTION !
•
Respectez les avertissements pour les interventions dans le comparti-
ment-moteur ⇒ page 182, « Interventions dans le compartiment-
moteur » .
•
La batterie fournissant le courant doit avoir la même tension (12 V) et
environ la même capacité (voir indications figurant sur la batterie) que la
batterie déchargée. Il y a sinon risque d'explosion !
•
N'effectuez jamais un démarrage de fortune si l'une des batteries est
gelée – danger d'explosion ! Même après le dégel, il subsiste un risque de
brûlures corrosives par écoulement d'électrolyte. Remplacez une batterie
qui a gelé.
•
Maintenez la batterie à l'écart des sources d'ignition (flamme nue, ciga-
rettes allumées, etc.) Il y a sinon risque d'explosion !
•
Respectez la notice d'utilisation du fabricant des câbles de démarrage.
•
Ne raccordez pas le câble négatif directement à la borne négative de la
batterie déchargée de l'autre véhicule. La formation d'étincelles pourrait
entraîner l'inflammation du gaz oxhydrique s'échappant de la batterie –
risque d'explosion !
•
Ne raccordez pas le câble négatif à des pièces du système d'alimenta-
tion en carburant ou aux conduites de frein de l'autre véhicule.
•
Les parties non isolées des pinces polaires ne doivent pas se toucher.
De plus, le câble raccordé à la borne positive de la batterie ne doit pas
entrer en contact avec des pièces du véhicule conductrices de courant –
risque de court-circuit !
•
Disposez les câbles de démarrage de manière qu'ils ne puissent pas
être happés par des pièces en rota tion dans le compartiment-moteur.
•
Ne vous penchez pas au-dessus d'une batterie – risques de brûlures par
l'électrolyte !
AX
Cor fra Seite 231 Montag, 3. Oktober 2005 4:59 16

Faites-le vous-même
232
NotaLes véhicules ne doivent pas se toucher, sans quoi le courant pourrait circuler
dès le raccordement des bornes positives.
Cor fra Seite 232 Montag, 3. Oktober 2005 4:59 16

Faites-le vous-même233
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Remorquage ou démarrage par remorquageDémarrage par remorquage*
Un démarrage de fortune est préférable à un démarrage par
remorquage.Nous vous recommandons systématiquement de ne pas faire
démarrer votre véhicule par remorquage. Il est préférable d'effec-
tuer à la place un démarrage de fortune ⇒page 230.
S'il est malgré tout nécessaire de faire démarrer votre véhicule par
remorquage :
–Engagez

– Main tenez la pédale d 'embr
ayage enfoncée.
la 2ème ou la 3ème vitesse.
– Me

tt

ez le contact d'allumage.
– Lorsque les deux véhicules sont en mouvement, levez le pied de la pédale d'embrayage.
– Dès que le moteur a démarré, enfoncez la pédale d'embrayage et passez au point mort pour éviter d'entrer en collision avec le
véhicule tracteur.
ATTENTION !
Lors du démarrage par remorquage, les risques d'accident sont élevés, par
ex. en entrant en collision avec le véhicule tracteur.
Prudence !
Quand vous faites démarrer votre véh icule par remorquage, du carburant
imbrûlé risque de pénétrer dans les catalyseurs et de les endommager.Œillets de remorquageSi vous utilisez un câble de remorquage, veuillez tenir compte des
conseils suivants :
Conducteur du véhicule tracteur
– Commencez à rouler lentement jusqu'à ce que le câble de remor- quage soit tendu. Puis accélérez avec précaution.
– Vous devrez démarrer et changer de vitesses avec précaution. Si votre véhicule est équipé d'une boîte automatique, accélérez
prudemment.
Fig. 157 Å’illet de remor-
quage avant
Cor fra Seite 233 Montag, 3. Oktober 2005 4:59 16

Faites-le vous-même
234

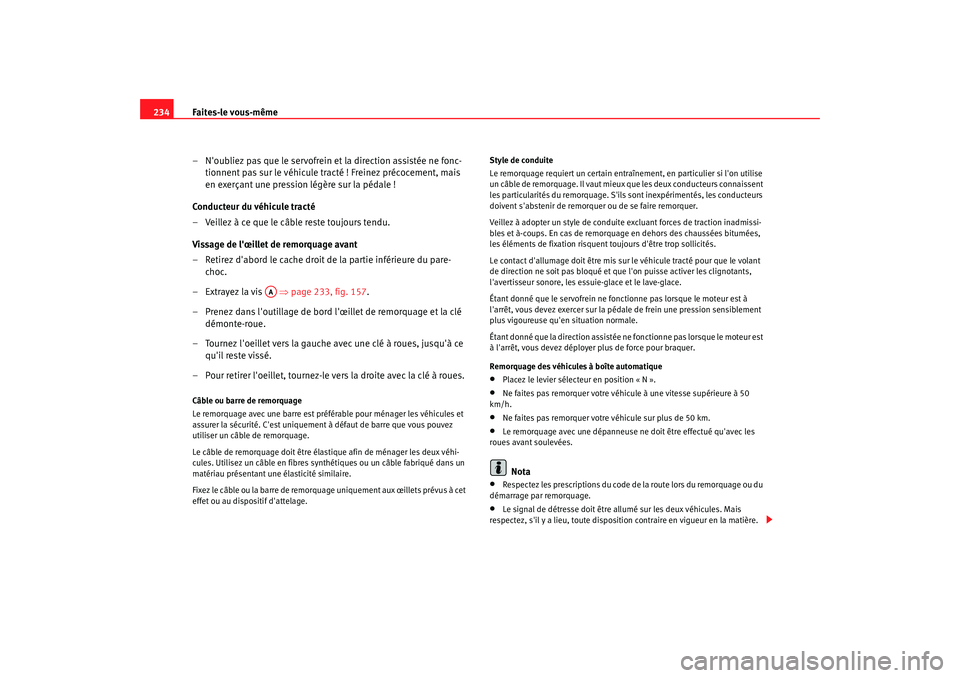

– N'oubliez pas que le servofrein et la direction assistée ne fonc-tionnent pas sur le véhicule tracté ! Freinez précocement, mais
en exerçant une pression légère sur la pédale !
Conducteur du véhicule tracté
– Veillez à ce que le câble reste toujours tendu.
Vissage de l'Å“illet de remorquage avant
– Retirez d'abord le cache droit de la partie inférieure du pare- choc.
– Extrayez la vis ⇒ page 233, fig. 157.
– Prenez dans l'outillage de bord l'œillet de remorquage et la clé démonte-roue.
– Tournez l'oeillet vers la gauche avec une clé à roues, jusqu'à ce qu'il reste vissé.
– Pour retirer l'oeillet, tournez-le vers la droite avec la clé à roues.Câble ou barre de remorquage
Le remorquage avec une barre est préférable pour ménager les véhicules et
assurer la sécurité. C'est uniquement à défaut de barre que vous pouvez
utiliser un câble de remorquage.
Le câble de remorquage doit être él astique afin de ménager les deux véhi-
cules. Utilisez un câble en fibres synthétiques ou un câble fabriqué dans un
matériau présentant une élasticité similaire.
Fixez le câble ou la barre de remorqua ge uniquement aux œillets prévus à cet
effet ou au dispositif d'attelage. Style de conduite
Le remorquage requiert un certain entraînement, en particulier si l'on utilise
un câble de remorquage. Il vaut mieux que les deux conducteurs connaissent
les particularités du remorquage. S'ils sont inexpérimentés, les conducteurs
doivent s'abstenir de remorquer ou de se faire remorquer.
Veillez à adopter un style de conduite excluant forces de traction inadmissi-
bles et à-coups. En cas de remorquage en dehors des chaussées bitumées,
les éléments de fixation risquent
toujours d'être trop sollicités.
Le contact d'allumage doit être mis sur le véhicule tracté pour que le volant
de direction ne soit pas bloqué et que l'on puisse activer les clignotants,
l'avertisseur sonore, les essuie-glace et le lave-glace.
Étant donné que le servofrein ne fonc tionne pas lorsque le moteur est à
l'arrêt, vous devez exercer sur la pédale de frein une pression sensiblement
plus vigoureuse qu'en situation normale.
Étant donné que la direction assistée ne fonctionne pas lorsque le moteur est
à l'arrêt, vous devez déployer plus de force pour braquer.
Remorquage des véhicules à boîte automatique
•
Placez le levier sélecteur en position « N ».
•
Ne faites pas remorquer votre véhicule à une vitesse supérieure à 50
km/h.
•
Ne faites pas remorquer votre véhicule sur plus de 50 km.
•
Le remorquage avec une dépanneuse ne doit être effectué qu'avec les
roues avant soulevées.Nota
•
Respectez les prescriptions du code de la route lors du remorquage ou du
démarrage par remorquage.
•
Le signal de détresse doit être allumé sur les deux véhicules. Mais
respectez, s'il y a lieu, toute disposit ion contraire en vigueur en la matière.
AA
Cor fra Seite 234 Montag, 3. Oktober 2005 4:59 16

Faites-le vous-même235
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
•
Pour des raisons techniques, on ne peut pas faire démarrer par remor-
quage un véhicule à boîte automatique.
•
Si la boîte de vitesses de votre véhicule ne contient plus de lubrifiant à la
suite d'un défaut technique, le véhicule peut être remorqué uniquement avec
les roues motrices soulevées.
•
Si un remorquage sur plus de 50 km est nécessaire, le véhicule doit être
remorqué par un spécialiste et ses roues avant doivent être soulevées.
•
Si le véhicule est privé de son alimentation électrique, la direction reste
bloquée. Le véhicule doit alors être remorqué par un spécialiste et avec les
roues avant soulevées.
Œillet de remorquage arrièreUn œillet de remorquage est placé sur la pa rtie arrière, du côté droit, sous le
pare-chocs.
Cor fra Seite 235 Montag, 3. Oktober 2005 4:59 16

Cor fra Seite 236 Montag, 3. Oktober 2005 4:59 16

Description des indications237
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Caractéristiques techniquesDescription des indicationsCe q u e vo us d evez savoirGénéralités
Les données figurant dans les papiers officiels du véhicule ont toujours un caractère prioritaire.Toutes les indications techniques contenues dans la présente brochure
s'appliquent aux véhicules équipés en série en Espagne. Il est également
indiqué sur la plaquette d'identification du véhicule reproduite dans le Plan
d'Entretien et dans ses papiers offici els de quel moteur celui-ci est équipé. Les valeurs indiquées peuvent être différentes si votre véhicule comporte des
options ou correspond à un autre niveau d'équipement ou bien quand il
s'agit de véhicules spéciaux et de véhicules destinés à d'autres pays.
Abréviations utilisées dans cette section concernant les Caractéristiques Techniques
Abréviation Signification kW Kilowatt, indication de puissance du moteur
CH Cheval DIN, indication (obs olète) de puissance du moteur
tr/min Nombre de tours du moteur (régime) par minute Nm Newton-mètre, unité de mesure indiquant le couple-moteur
l/100 km Consommation de carburant en litres sur une distance de 100 kilomètres g/km Quantité de dioxyde de carbone (en grammes) produite par kilomètre parcouru
CO
2
Dioxyde de carbone (ou gaz carbonique)
CN Cetane Number (indice de cétane), unité de mesure permettant de déterminer l'inflammabilité du gazole
RON Research Octane Number (indice d'octane recherche), unité de mesu
re permettant de déterminer la résistance antidétonante de
l'essence
Cor fra Seite 237 Montag, 3. Oktober 2005 4:59 16

Description des indications
238Identification du véhiculeNuméro d'identification du véhicule
Il est possible de lire le numéro d' identification du véhicule (numéro de
châssis) de l'extérieur à travers un regard dans le pare-brise. Le regard se
trouve sur le côté gauche du véhicule dans la partie inférieure du pare-brise.
Il se trouve aussi sur le côté droi t dans le logement du moteur.
Plaque du constructeur
La plaque du modèle se trouve dans le longeron gauche, côté intérieur du
logement du moteur.
Plaquette d'identification du véhicule
La plaquette d'identification du véhicule est collée dans la cavité de la roue
de secours dans le coffre à bagages.
La plaquette d'identification du véhi cule contient les données suivantes :•
Numéro d'identification du véhicule (numéro de châssis)
•
Modèle / puissance du moteur / boîte de vitesses
•
Lettres-repères de moteur et de boîte de vitesses / référence peinture /
code de garnitures intérieures
•
Options / numéros PR
Ces données figurent également dans le Service de Contrôle et
d'Entretien ⇒brochure « Plan d'Entretien ».
Cor fra Seite 238 Montag, 3. Oktober 2005 4:59 16
